抗浮锚杆不可忽略的4个构造

一、抗浮锚杆

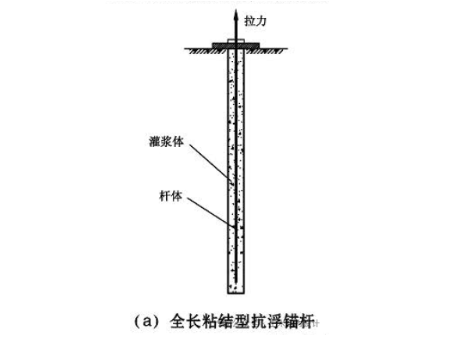

抗浮锚杆是抵抗水浮力的一种措施。抗浮锚杆上端与基础底板相连，全长均在岩土里。当基础受到向上水浮力时，基础把这个力传给杆体（就是钢筋），钢筋传给灌浆体，灌浆体传给土层。最后由土层摩擦力，抵抗向上水浮力。

二、土层要求

土层与灌浆体之间的摩擦力，很重要。根据《建筑工程抗浮技术标准》内7.5.1，锚固段不得设置在未经处理的有机质、液限大于50%或相对密实度晓宇0.3的地层中。若土质不密实，很稀疏。灌浆体与土层间的摩擦力强度过低，无法满足设计要求的恒定锚固力！这种土如果不处理，不能作为永久锚杆的锚固土层。

三、锚杆直径

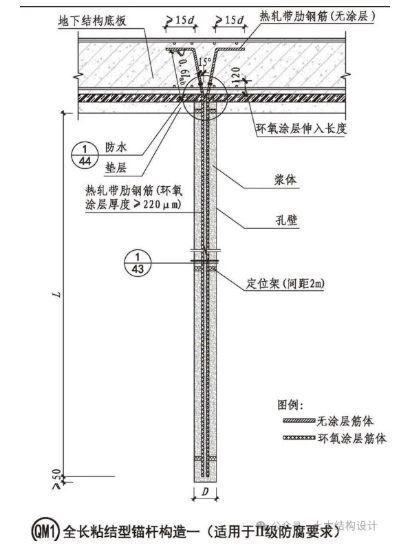

锚杆检测时，锚固体直径不应小于150mm，保证钢筋之间有较大间距，保证钢筋被足够水泥浆包裹，以满足钢筋与灌浆体间粘结强度要求！锚杆直径最大一般取250mm。

四、锚杆间距

间距不应小于锚固体直径的8倍且不小于1.5m。规范对最大间距没有要求，但需满足最小间距！如果锚杆布置太密，地层中受力区会重叠，锚杆抗拔力不能有效发挥，即：需要折减锚杆抗拔力！

五、锚杆长度

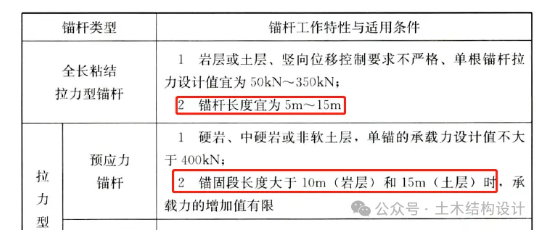

注：锚杆长度最长15m,已经有所突破，像CECS22 《岩土锚杆（索）技术规程》里，土层锚杆最长12m!

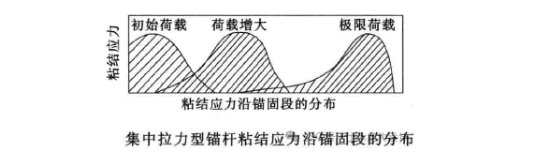

主要原因是，锚杆受力时，沿锚杆全长粘结应力分布不均匀!如果锚杆特别长，受到向上拉力时，灌浆体与土层之间粘结应力在锚杆上部最大，锚杆下部几乎不出现粘结应力！向上拉力增加时，粘结应力下移，锚杆上方粘结应力显著下降！向上拉力进一步增加，粘结应力最大值出现在锚杆下部，锚杆上部很长范围粘结应力很小，甚至是0。也就是说，有效发挥灌浆体与土层之间锚固作用的粘结应力分布长度，是有一定限度的。也即：平均粘结应力随着锚杆长度增加而减少！

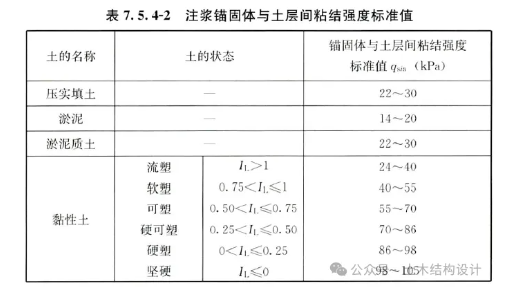

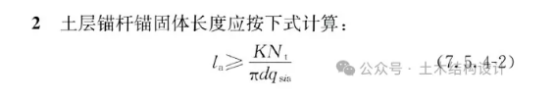

规范给出了粘结应力大小，只有锚杆长度小于15m，才能用这个数值，否则这个数会更小。

注：锚固体即本文图中的灌浆体
